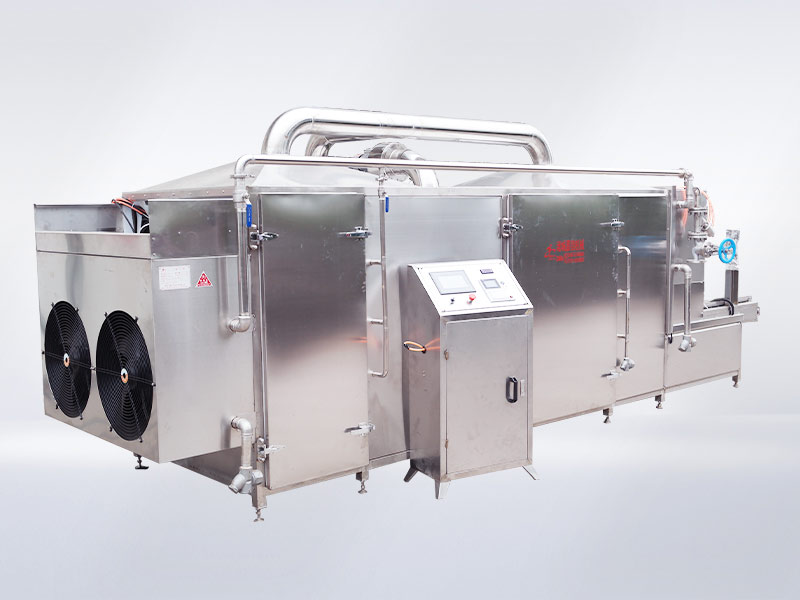

Secador continuo multicapa
Esta línea de producción consta de tres secciones funcionales principales: intercambiador de calor, ventilador de alto flujo y secador de viento. Incorpora un control independiente de la velocidad de funcionamiento de la cinta transportadora para ajustarla razonablemente según la situación real de producción y satisfacer las necesidades de producción. 1. Secadora: longitud total de 22 000 mm, capacidad de funcionamiento de la cinta transportadora: 1900 mm. (1) Mediante calentamiento por vapor, la temperatura se ajusta mediante un termostato y se puede ajustar dentro del rango de 30 a 80 °C. (2) Cinta transportadora: Fabricada con malla tejida de acero inoxidable, con cadenas a ambos lados y ejes reforzados cada 305 mm en el centro, con una separación de malla de 10 x 15 mm y un diámetro de rosca de Φ 2,0 mm. El ancho efectivo de la cinta transportadora no es inferior a 1900 mm. El motor de la cinta de malla incorpora un convertidor de frecuencia para una regulación continua de la velocidad, y el tiempo de transporte de la cinta en el tanque de secado se puede ajustar libremente entre 30 y 90 minutos para satisfacer las necesidades de secado de diferentes especificaciones de productos. Los parámetros específicos de la cinta de malla son los siguientes:
El diámetro del eje no es inferior a Φ 10 mm (acero inoxidable redondo);
El diámetro de la rueda dentada de transmisión es de aproximadamente Φ 183 mm;
La cadena tiene un paso doble de 50,8 mm.
(3) Utilizando un cuerpo de tanque de acero inoxidable con un espesor de capa interna de 2,0 mm y un tubo cuadrado de acero inoxidable de 50 × 50 × 1,5 mm,
Utilice una placa de acero inoxidable de 1 mm como placa protectora exterior. Incline la placa inferior y abra una ventana de observación cuadrada en un lado para facilitar el secado completo del interior del equipo; Para minimizar la pérdida de vapor, se instala una placa de cubierta en la parte superior del tanque (se pueden observar las posiciones de entrada y salida del producto), y se abren puertos de escape con un diámetro de 150 mm en ambos extremos para recolectar el vapor residual y descargarlo al aire libre a través de una tubería de conexión; La parte inferior del tanque está equipada con patas de ajuste de acero inoxidable para ajustar la altura de instalación del equipo.
(4) La válvula reguladora y la válvula de globo están hechas de marcas famosas nacionales.
(5) El host de secado está equipado con aproximadamente 5 ventiladores centrífugos, con una potencia de 7,5KW/unidad; Equipado con aproximadamente 5 ventiladores de flujo axial, potencia: 1,1KW; 2 motores de cinta transportadora de 2,2 kW y 1,5 kW respectivamente
Ventajas: El área de secado cuenta con múltiples sistemas independientes de control de temperatura para un calentamiento más uniforme. Para evitar que la banda de malla se hunda debido al peso excesivo de los materiales, se instalan rodillos de soporte y rieles guía debajo de la parte central de la banda. Hay ventanas de perspectiva a ambos lados de las áreas de alimentación y descarga, que permiten observar los materiales durante la producción. La máquina está equipada con múltiples puertas móviles para facilitar la limpieza y el mantenimiento cuando el equipo está apagado. Cada piso está tensado con correas de malla independientes para el futuro mantenimiento del equipo.
